Maschinenpark

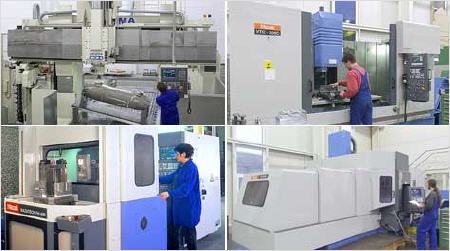

Kalay Anlagenbau verfügt über modernste CNC-Fertigungsanlagen. Technologische Innovationen in der Materialbearbeitung spiegelt unsere Maschinenausstattung wider. Kernstück unserer Produktion ist eine temperierte Werkhalle mit 2.500 qm Fertigungsfläche. Konstante Fertigungs- und Temperaturbedingungen ermöglichen kleinste Form- und Lagetoleranzen - Voraussetzung für die Fertigung großvolumiger Aluminiumwerkstücke. Ein umfangreiches Spektrum unterschiedlich ausgelegter CNC-Bearbeitungszentren gestattet es uns - auftragsgerecht - optimale Fertigungsmöglichkeiten einzusetzen.

Hersteller Okuma GmbH
Maschinentyp MCM-B
Baujahr 02/2001
Bauweise Portal-BAZ
Steuerung OSP-U100M
Arbeitsbereich in Z = 1.500 mm
Y = 2.550 mm
X = 5.000 mm
Werkstückgewicht max 27.000 kg
Spindeldrehzahl max 4.000 U/min
Eilgang (Z, X, Y) 15 m/min
Werkzeuge DIN 69871/SK50
Werkzeugplätze 60
Besonderheit Hochpräzisions-Fräsmaschine
35.000 U/min durch Spezial-Frässpindeln
Horizontal-Vertikalspindel auf 360°
Hersteller Yamazaki Mazak GmbH
Maschinentyp AJV 25-404 N
Baujahr 06/2001
Bauweise Portal-BAZ
Steuerung Mazatrol M-32
Arbeitsbereich in Z = 660 mm
Y = 508 mm
X = 1.000 mm
Werkstückgewicht max 1.000 kg
Spindeldrehzahl max 4.000 U/min
Eilgang (Z, X, Y) 30 m/min
Werkzeuge DIN 69871/SK40
Werkzeugplätze 30
Besonderheit Durch stabile Portalbauweise ist eine hohe Präzision gewährleistet
Hersteller Yamazaki Mazak GmbH
Maschinentyp FJV 60-80
Baujahr 08/1998
Bauweise Portal-BAZ
Steuerung Mazatrol M Plus
Arbeitsbereich in Z = 785 mm
Y = 1.480 mm
X = 2.240 mm
Werkstückgewicht max 4.000 kg
Spindeldrehzahl max 6.000 U/min
Eilgang (Z, X, Y) 30 m/min
Werkzeuge DIN 69871/SK50
Werkzeugplätze 40
Besonderheit Innengekühlte Kugelumlaufspindeln
Hersteller Yamazaki Mazak GmbH
Maschinentyp FH 8800
Baujahr 01/2002
Bauweise Horizontal-Fräsmaschine
Steuerung Mazatrol Fusion
Arbeitsbereich in Z = 1.000 mm
Y = 1.100 mm
X = 1.300 mm
Werkstückgewicht max 2.200 kg
Spindeldrehzahl max 7.000 U/min
Eilgang (Z, X, Y) 40 m/min
Werkzeuge DIN 69871/SK50
Werkzeugplätze 80
Besonderheit Plattenwechsler mit Rundtisch (0,001°)
Kühlmitteldruck 70bar
Hersteller Yamazaki Mazak GmbH
Maschinentyp FH 480
Baujahr 07/1998
Bauweise Horizontal-Fräsmaschine
Steuerung Mazatrol M Plus
Arbeitsbereich in Z = 510 mm
Y = 560 mm
X = 560 mm
Werkstückgewicht max 400 kg
Spindeldrehzahl max 12.000 U/min
Eilgang (Z, X, Y) 30 m/min
Werkzeuge DIN 69871/SK40
Werkzeugplätze 90
Besonderheit Plattenwechsler mit Rundtisch (1/1000°)
Hersteller Weihler GmbH
Maschinentyp Weihler E80
Baujahr 12/2001
Bauweise Zyklen-Gesteuerte-Drehbank
Steuerung Weihler D1PC
Arbeitsbereich in max Durchm. = 800 mm
X = 3.000 mm
Werkstückgewicht max 1.500 kg
Spindeldrehzahl max 1 - 1.800 U/min
Eilgang (Z, X, Y) 20 m/min
Werkzeuge Weihler
Werkzeugplätze 4
Leistung 37 KW
Besonderheit Bohrstangen bis 100 mm Durchmesser
Hersteller Yamazaki Mazak GmbH
Maschinentyp VTC 200
Baujahr 06/2000
Bauweise Fahrständer-BAZ
Steuerung Mazatrol PC-Fusion-CNC 640
Arbeitsbereich in Z = 690 mm
Y = 510 mm
X = 1.600 mm
Werkstückgewicht max 1.000 kg
Spindeldrehzahl max 10.000 U/min
Eilgang (Z, X, Y) 30 m/min
Werkzeuge DIN 69871/SK40
Werkzeugplätze 30
Besonderheit Doppelkammer-Bearbeitung
Hersteller Yamazaki Mazak GmbH
Maschinentyp V 550
Baujahr 09/1990
Bauweise Kreuztisch-BAZ
Steuerung Mazatrol M-Plus
Arbeitsbereich in Z = 500 mm
Y = 550 mm
X = 1.700 mm
Werkstückgewicht max 5.000 kg
Spindeldrehzahl max 5.000 U/min
Eilgang (Z, X, Y) 30 m/min
Werkzeuge DIN 69871/SK50
Werkzeugplätze 30
Besonderheit 35 KW an der Spindel
Hersteller Yamazaki Mazak GmbH
Maschinentyp Integrex 200 y
Baujahr 08/1998
Bauweise 6-Achsen-Dreh-Fräszentrum
Steuerung Mazatrol Fusion
Arbeitsbereich in Durchm. = 500 mm
Y = 250 mm
X = 1.000 mm
Werkstückgewicht max 250 kg
Spindeldrehzahl max 5.000 U/min
Eilgang (Z, X, Y) 30 m/min
Werkzeuge KM 63
Werkzeugplätze 40
Besonderheit 6-Achsen-Bearbeitung möglich
